标准型冷风机

所属分类：冷风机系列

产品概述：

D系列冷风机是一种配套于氟利昂制冷机组使用的库内冷却降温设备，按适用温度来分，分为DL、DD、DJ三种系列。

拨打客服电话咨询：400-6677-111

产品介绍

D系列冷风机是一种配套于氟利昂制冷机组使用的库内冷却降温设备，按适用温度来分，分为DL、DD、DJ三种系列，可分别适用于不同的库温，DL型冷风机主要适用于0°C左右的保鲜库，DD型冷风机主要适用于-18°C左右的冷藏库，DJ冷风机主要适用于-25°C以下的速冻库。

产品特点

专为保鲜、冷冻、冷藏而设计的，结构合理，换热效率高，运行成本低；
外壳采用优质钢板，表面喷塑，耐腐蚀，外形美观；
盘管采用错排方式，利用机械胀管，使铜管与铝翅片紧密结合，换热效果好；
优质不锈钢电加热管均匀分布于盘管中，除霜效果好，易散热，寿命长；
冷风机设计宽度合理，风叶与铝翅片间距大于1/3风叶直径确保有足够的有效风量；
根据冷库的尺寸及用途，翅片间距有4.5MM、7MM、9MM三种可供选择，有特殊结构要求可做变片距式冷风机；
特殊用途的产品请与奥纳尔公司各经销商联系。

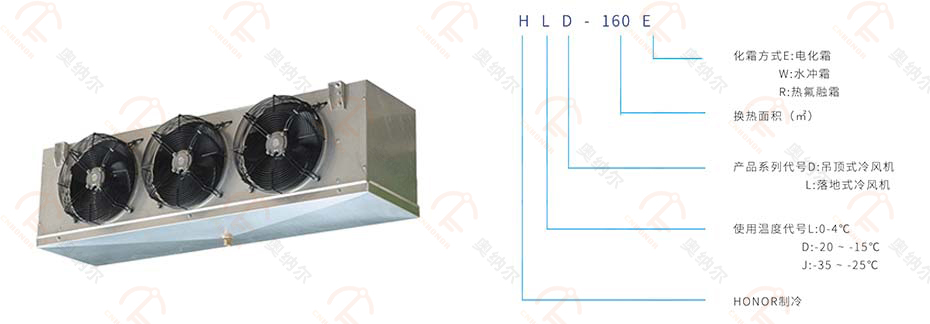

型号说明

高温片距

高温片距：4.5mm，应用于t库=0°C，△t=8°C
型号	制冷量/kw	面积/㎡	风机参数						电加热功率		重量/kg	管容/l	供液	回汽	吊顶安装孔位置尺寸				电化霜
型号	制冷量/kw	面积/㎡	风机直径/mm	名义风量m³/h	风压/Pa	射程/m	风机功率/kw	数量	翅片融霜功率/kw	水盘融霜功率/kw	重量/kg	管容/l	供液	回汽	左间距F±5mm	长间距E±3mm	右间距K±5mm	间距W/mm	落水口	L/mm	B/mm	H/mm
HDL-40	6	40	400	7600	50	12	0.23	2	3*1	1	60	8	16	22	180	590	357	300	G1*	1560	520	760
HDL-60	9	60	400	7600	50	12	0.23	2	4*1	1	70	12	16	22	180	590	423	300	G1*	1560	580	760
HDL-90	13.5	90	450	14400	50	12	0.25	3	4*1.4	1.4	108	19	19	28	180	590	443	500	G1*	2150	600	760
HDL-100	15.3	100	450	20400	60	15	0.43	3	6*1.2	1.2	114	21	19	28	180	590	443	500	G1*	2150	600	840
HDL-120	18	120	450	20400	60	15	0.43	3	7*1.2	1.2	126	25	19	35	180	690	443	500	G1*	2450	600	840
HDL-150	22.7	150	450	20400	60	15	0.43	3	8*1.4	1.4	172	31	25	35	180	590	513	500	Φ38	2150	670	920
HDL-180	26.6	180	450	20400	60	15	0.43	3	9*1.4	1.4	180	37	25	35	180	690	513	500	Φ38	2450	670	920
HDL-210	31.4	210	500	25500	80	25	0.85	3	9*1.7	1.7	196	44	25	50	180	740	533	500	Φ38	2600	690	920
HDL-230	34.4	230	500	25500	80	25	0.85	3	9*1.9	1.9	235	48	25	50	180	890	533	500	Φ38	3050	690	1000
HDL-270	40.6	270	500	34000	80	25	0.85	4	9*2.2	2.2	270	56	25	50	180	715	533	500	Φ38	3240	690	1000
HDL-300	44.3	300	500	34000	80	25	0.85	4	9*2.3	2.3	290	61	25	50	180	780	533	800	Φ38	3500	690	1000
HDL-370	54.7	370	500	34000	80	25	0.85	4	/	/	350	76	25	50	180	770	600	800	Φ38	3450	760	1000
HDL-400	56.8	400	500	34000	80	25	0.85	4	/	/	380	84	28	67	180	800	600	800	Φ38	3240	830	1000
HDL-450	66.2	450	560	33000	195	28	1.1	3	/	/	540	60	28	67	180	890	735	800	Φ48	3010	1240	1040
HDL-500	74.5	500	630	40500	195	28	1.5	3	/	/	600	68	28	67	180	890	760	800	Φ48	3010	1270	1150

中温片距

中温片距：7mm，应用于t库=-18°C，△t=7°C
型号	制冷量/kw	面积/㎡	风机参数						电加热功率		重量/kg	管容/l	供液	回汽	吊顶安装孔位置尺寸				电化霜
型号	制冷量/kw	面积/㎡	风机直径/mm	名义风量m³/h	风压/Pa	射程/m	风机功率/kw	数量	翅片融霜功率/kw	水盘融霜功率/kw	重量/kg	管容/l	供液	回汽	左间距F±5mm	长间距E±3mm	右间距K±5mm	间距W/mm	落水口	L/mm	B/mm	H/mm
HDD-30	4	30	400	7600	50	12	0.23	2	2*1	1	58	8	16	22	180	590	360	300	G1*	1560	520	760
HDD-40	5.2	40	400	7600	50	12	0.23	2	3*1	1	68	12	16	22	180	590	427	300	G1*	1560	580	760
HDD-60	7.8	60	450	14400	50	12	0.25	3	5*1	1	106	19	19	28	180	590	427	400	G1*	2150	600	760
HDD-80	10.4	80	450	20400	60	15	0.43	3	5*1.5	1.5	124	25	19	35	180	690	477	400	G1*	2450	600	840
HDD-100	13	100	450	20400	60	15	0.43	3	8*1.2	1.2	170	31	25	35	180	590	513	500	G1*	2150	670	920
HDD-120	15.6	120	450	20400	60	15	0.43	3	9*1.2	1.2	178	37	25	35	180	690	513	500	Φ38	2450	670	920
HDD-140	18.2	140	500	25500	80	25	0.85	3	9*1.5	1.5	194	44	25	50	180	740	533	500	Φ38	2600	690	1000
HDD-160	20.8	160	500	25500	80	25	0.85	3	7*2	2	233	48	25	50	180	890	533	500	Φ38	3050	690	920
HDD-180	23.4	180	500	34000	80	25	0.85	4	8*2.2	2.2	266	56	25	50	180	715	533	500	Φ38	3240	690	1000
HDD-200	26	200	500	34000	80	25	0.85	4	9*2.1	2.1	288	61	25	50	180	780	533	500	Φ38	3500	690	1000
HDD-250	32.5	250	500	34000	80	25	0.85	4	11*2	2*2	348	76	25	50	180	770	600	500	Φ38	3450	760	1000
HDD-270	35.1	270	500	34000	80	25	0.85	4	/	/	378	84	28	67	180	770	600	500	Φ38	3240	830	1000
HDD-300	39	300	560	33000	200	22	1.1	3	/	/	404	55	28	50	180	820	735	500	Φ38	2850	1160	1030
HDD-350	66.2	450	560	33000	200	22	1.1	3	/	/	425	62	28	50	180	820	735	500	Φ38	2850	1270	1140
HDD-400	52	400	560	44000	200	22	1.1	4	/	/	455	70	28	67	180	780	735	500	Φ38	3510	1100	1030
HDD-450	58.5	450	560	44000	200	22	1.1	4	/	/	500	79	28	67	180	780	735	800	Φ38	3510	1270	1140

低温片距

低温片距：9mm，应用于t库=-35°C，△t=6°C
型号	制冷量/kw	面积/㎡	风机参数						电加热功率		重量/kg	管容/l	供液	回汽	吊顶安装孔位置尺寸				电化霜
型号	制冷量/kw	面积/㎡	风机直径/mm	名义风量m³/h	风压/Pa	射程/m	风机功率/kw	数量	翅片融霜功率/kw	水盘融霜功率/kw	重量/kg	管容/l	供液	回汽	左间距F±5mm	长间距E±3mm	右间距K±5mm	间距W/mm	落水口	L/mm	B/mm	H/mm
HDJ-100	10	100	500	25500	80	25	0.85	3	8*1.5	1.5	215	26	25	35	180	690	600	500	Φ38	2450	990	790
HDJ-120	12	120	500	25500	80	25	0.85	3	6*2.2	2.2	230	31	25	50	180	820	600	500	Φ38	2850	990	790
HDJ-140	14	140	560	27000	155	22	0.75	3	8*2	2	258	36	25	50	180	820	625	500	Φ38	2850	1010	900
HDJ-180	18	180	560	30000	155	22	0.75	3	10*2	2*2	315	48	25	50	180	820	735	500	Φ38	2850	1120	900
HDJ-210	21	210	500	30000	200	20	1.1	3	12*2	2*2	358	55	25	50	180	930	710	500	Φ38	3180	1120	900
HDJ-240	24	240	630	36000	200	25	1.1	3	/	/	378	63	25	50	180	930	760	500	Φ38	3180	1190	1010
HDJ-270	27	270	630	36000	200	25	1.1	3	/	/	382	70	28	67	180	1040	760	500	Φ38	3510	1190	1010
HDJ-300	30	300	630	36000	200	25	1.1	3	/	/	395	79	28	67	180	930	870	800	Φ38	3510	1300	1010
HDJ-340	34	340	710	51000	200	28	2.2	3	/	/	430	88	28*2	50*2	180	1040	795	800	Φ38	3510	1220	1230
HDJ-380	38	380	710	48000	200	28	1.5	3	/	/	445	99	28*2	50*2	180	1040	905	800	Φ38	3510	1330	1120
HDJ-410	41	410	710	48000	270	28	2.2	3	/	/	485	106	28*2	50*2	180	960	1015	800	Φ38	3270	1440	1120
HDJ-450	45	450	710	48000	270	28	2.2	3	/	/	485	119	28*2	50*2	180	1040	1015	800	Φ38	3510	1440	1120
HDJ-500	50	500	710	60000	270	28	2.2	3	/	/	650	125	28*2	67*2	228	1080	913	800	Φ48	3580	1420	1380
HDJ-600	60	600	710	60000	270	28	2.2	3	/	/	780	150	28*2	67*2	228	1080	1023	800	Φ48	3580	1530	1380
